1,2,3-三氮唑是药物化学中的常见骨架,具有该结构的化合物往往呈现广泛的生物活性。1,4-取代的1,2,3-三氮唑作为基本的药效团,具有多功能性 (1):它可以作为特定功能基团的生物等效替代物;作为分子支架,它调节其他药效基团维持活性构象;可以作为药效基团原件的链接单元;基于其对蛋白酶的稳定性,发挥拟肽作用;在多种情况下作为连接子发挥作用,比如作为PROTACS的连接子;药物载体的连接子;靶向结合物或者探针的连接子等等[1]


QM魔法小课堂24—应用QM研究叠氮转移反应的机理   第1张
1  1,2,3-三氮唑骨架在药物合成中应用示例
1,2,3-三氮唑结构一般通过传统的[3+2]环加成反应,以及近些年由Sharpless教授提出的Click chemistry (2构建。两种方法都需要叠氮化合物作为起始原料,而叠氮基为高活性官能团,常具有剧毒和易制爆的特性,因此,安全制备和使用叠氮化合物至关重要。
QM魔法小课堂24—应用QM研究叠氮转移反应的机理   第2张

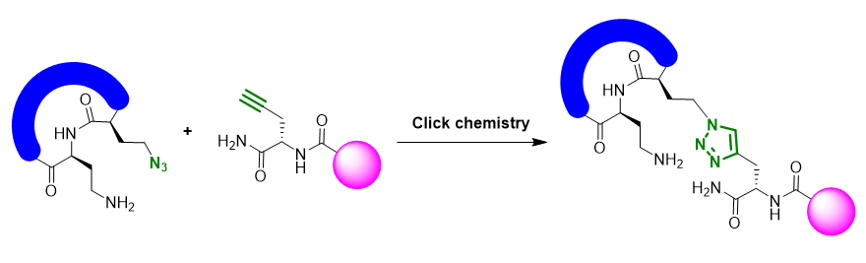

2  1,2,3-三氮唑骨架构建示例
2019年,中科院上海有机所的董佳家和K. Barry SharplessNature上发表了一种安全高效制备各种叠氮化合物的全新方法,并将其用于Click反应,构建含上千个分子的化合物库 (3[2]
3  发表在Nature上的叠氮转移反应


文中介绍的磺酰氟类化合物FSO2N3 (氟磺酰基叠氮),表现出对于一级胺官能团异乎寻常的叠氮转移反应性。相对于传统的叠氮转移反应,该反应呈现诸多优点,如:室温即可以进行,反应底物是化学计量 (1:1)的,短时高效转化,方法适用于所有的一级胺,包括叔丁基伯胺都可以实现接近化学计量转化。本节QM小课堂,我们就该叠氮转移反应进行学习探讨。



反应机理探讨


我们知道,叠氮基团是两性基团,其亲电性使胺作为亲核试剂的叠氮转移反应成为可能。我们需要判断胺基的亲核进攻发生在叠氮的哪个氮原子上。(4)
QM魔法小课堂24—应用QM研究叠氮转移反应的机理   第3张

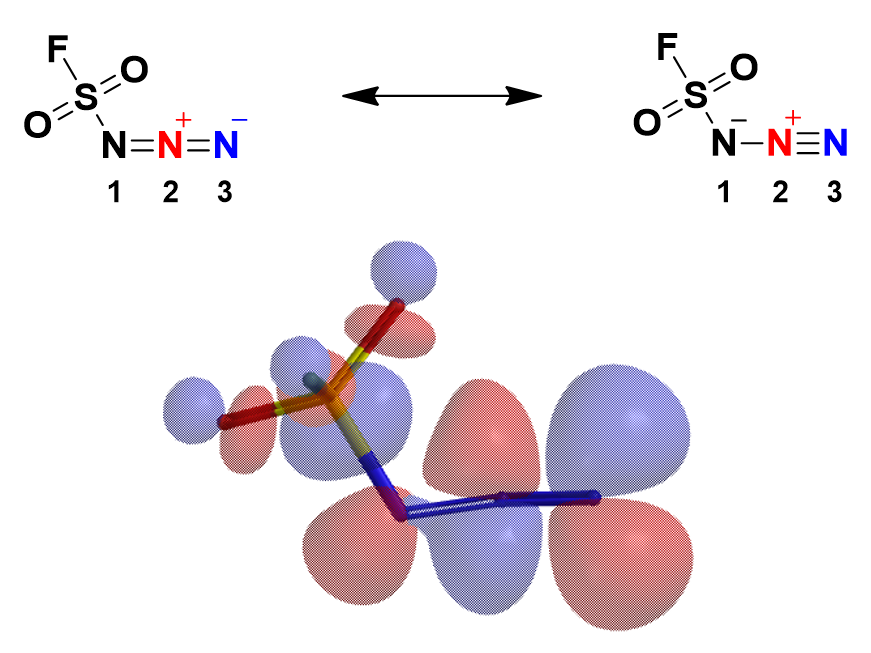

 磺酰氟叠氮LUMO示意图
首先计算磺酰氟化合物的LUMOLUMO map (见微信公众号1-亲核反应中LUMO计算的应用),结果如图5所示。可以看到三个N原子的LUMO lobe N-3 > N-2 > N-1,而LUMO map清晰的显示出N-3N-2更容易被接近,因此胺的亲核进攻更倾向于发生在N-3上。这与2014年发表在Tetrahedron Letters的《Mechanistic studies on the diazo transfer reaction》文章阐述的15N同位素标记实验的结果一致[3]
QM魔法小课堂24—应用QM研究叠氮转移反应的机理   第4张

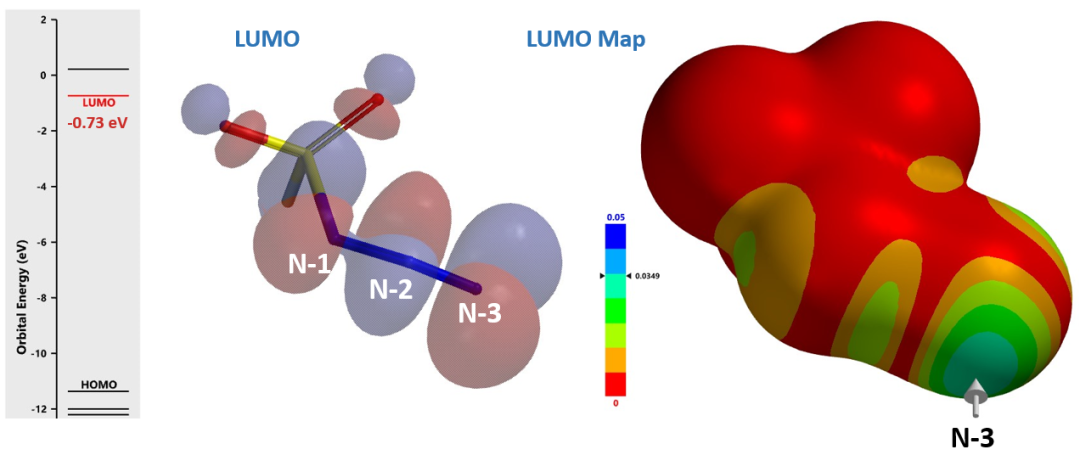

5  磺酰氟叠氮的LUMOLUMO map示意图

计算模型构建


下面我们开始建立这个反应的计算模型。文章中的实验结果表明,水在这个叠氮转移反应中起到了一个关键的作用。在前期大量QM计算的基础上,我们认为胺基对叠氮加成是一个分步机理,而非协同机理 (6)。首先胺进攻磺酰氟叠氮的N-3,接下来通过一个水分子参与的七元环过渡态,将一个氢原子转移到磺酰氟叠氮的N-1原子上。




QM魔法小课堂24—应用QM研究叠氮转移反应的机理   第5张

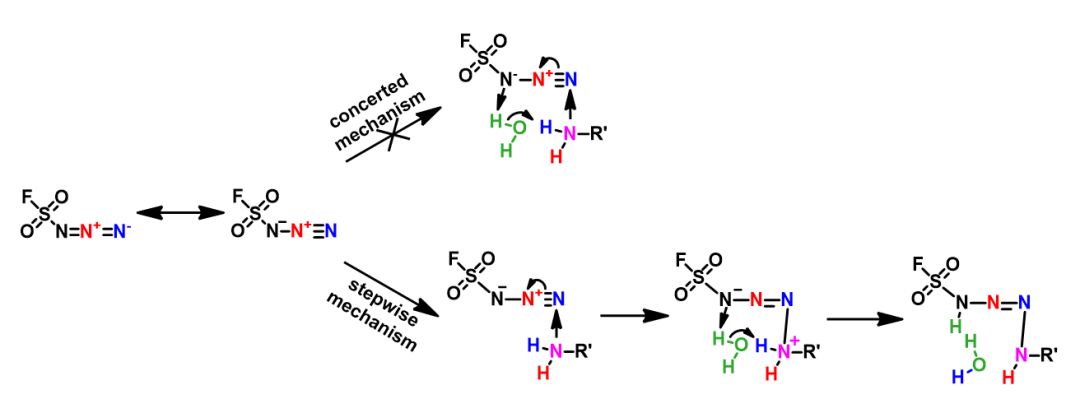

 胺基对叠氮加成的可能机理

第一步计算




我们首先建立胺基进攻步骤的QM计算模型。经过前期计算分析,我们发现在这样的一个模型中,水的参与至关重要。胺的氮原子直接进攻磺酰氟叠氮的N-3原子,在没有水参与的情况下活化能大于20 kcal/mol。而在这个模型中加入一分子水,通过分子间氢键作用来同时稳定叠氮和胺,将N-N键的距离变化设定为从彼此间无相互作用的2.4 Å到足以形成共价键的距离1.5 Å,步长0.1 Å。计算结果表明水分子的参与能够大大降低该步的活化能,其能垒只有不足5 kcal/mol (7-1)


接下来,我们以N-N键成键后,最低能量的结构作为接下来氢原子转移步骤的起点,计算这一步的活化能。结果表明该步的活化能也只有约15 kcal/mol,在室温下同样能够顺利发生(7-2[4]




7-1  胺基进攻叠氮N-3原子的势能变化曲线


QM魔法小课堂24—应用QM研究叠氮转移反应的机理   第6张

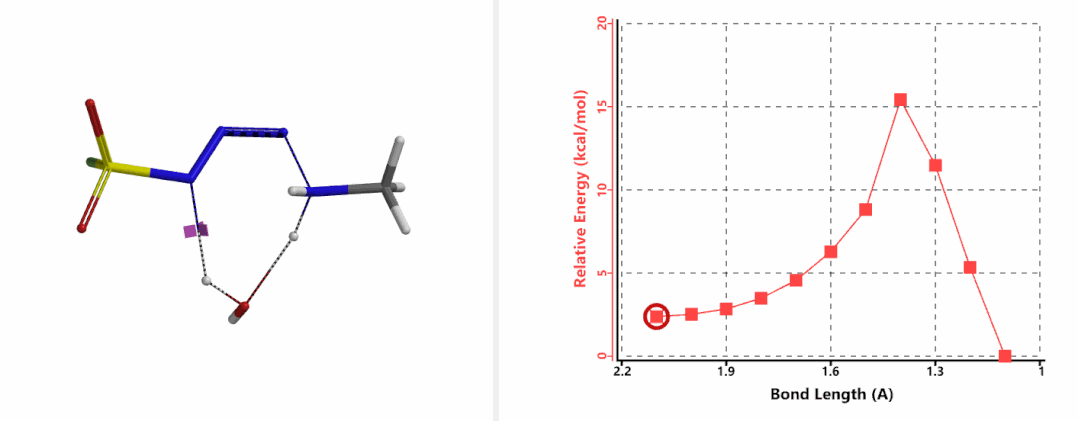

7-2  经由水分子中继的氢原子转移的势能变化曲线
我们分别选取两个过程中能量最高点的结构,选择Transition State Geometry计算更加精确的过渡态能量,同时通过频率分析计算过渡态的虚频。结果表明两个过渡态结构均只有一个虚频,分别为136 cm-11280 cm-1,见图8。虚频相对于红外波谱中能观测到的各种分子振动的频率,并不是一个真实存在的频率。我们可以将其看做反应过渡态的结构,在向其能量最低状态运动的趋势,而将这个趋势近似为简谐运动时,所得到的频率即为虚频。当虚频只有一个时,我们可以认为在该点上的运动趋势仅有一组,即分别向着两个能量最低的状态运动 (起始物和生成物),这意味着计算出的过渡态是合理的。


QM魔法小课堂24—应用QM研究叠氮转移反应的机理   第7张QM魔法小课堂24—应用QM研究叠氮转移反应的机理   第8张

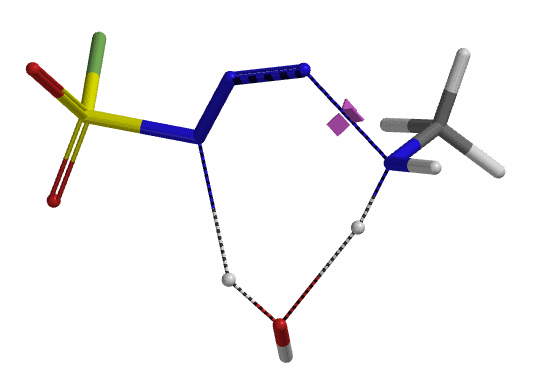

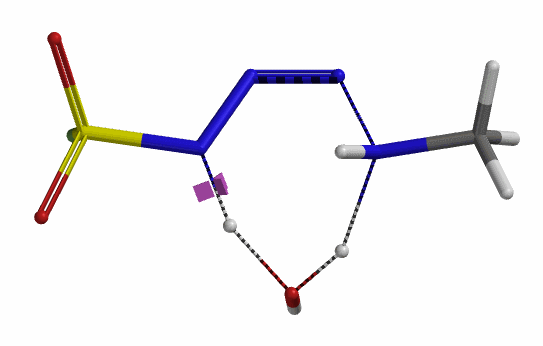

8  胺基进攻叠氮N-3原子和氢原子转移步骤的过渡态结构及虚频


136 cm-1 (左)  1280 cm-1 (右)

第二步计算


我们接下来计算第二步,即磺酰氟叠氮的N-N键断裂,以及第二个氢原子通过水分子,转移到磺酰氟叠氮N-1原子上的过程。经过计算,在没有水分子参与的时候,叠氮基团无法捕获到氢原子,导致反应无法发生。而在水分子参与其中时,这样一个过程的活化能约为20 kcal/mol。这一步具有整个反应历程中最高的能垒,说明这一步是整个反应的决速步 (Rate Limiting Step)。对过渡态结构进行频率分析同样只得到了一个虚频,为239 cm-1,证实了这样一个过渡态的合理性 (9)




9  磺酰氟叠氮N-N键断裂,氢原子转移并生成终产物的势能变化曲线
我们将起始物种的相对能量设为零,得到的反应中间体及过渡态的能量绘制在一张图中,即得到了这个叠氮转移反应的势能剖面图,如图10所示。我们可以看到,反应的各个分步的能垒都很低,产物具有最低的能量,并且最后一个步骤的逆向过程会有约有30 kcal/mol的能垒,这样的差值意味着整个反应进程在室温下是不可逆的[4]
QM魔法小课堂24—应用QM研究叠氮转移反应的机理   第9张

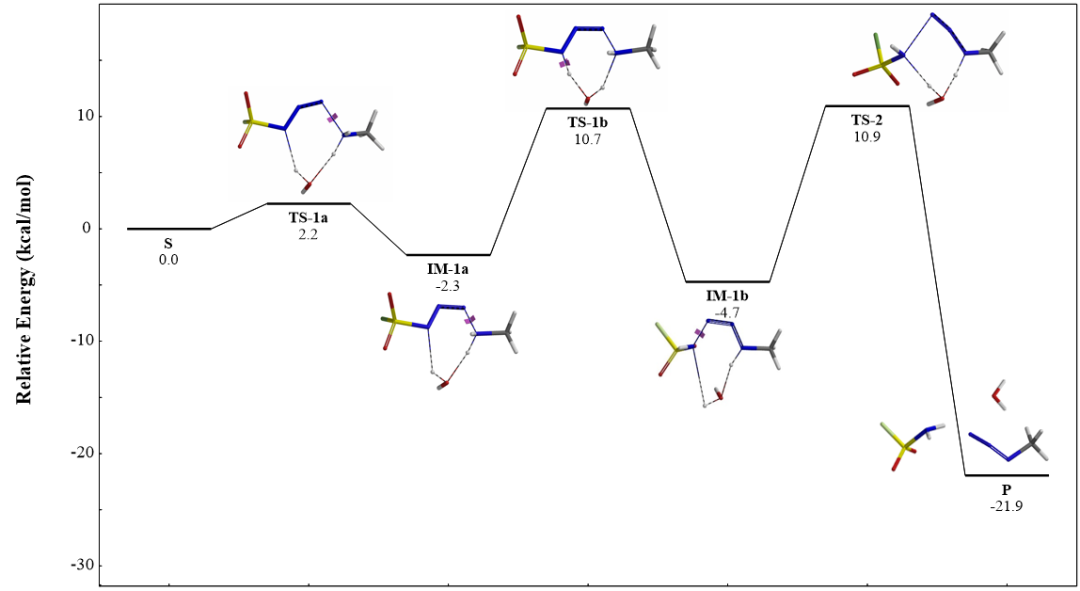

10  叠氮转移反应的势能剖面图


这个例子展示了一个通过QM计算来推测反应历程的完整过程。首先,我们根据经验得出可能的机理和分步反应的第一个过渡态,并通过活化能计算得到该步反应的势能变化曲线,并通过频率分析的手段,验算虚频对过渡态的合理性进行进一步的确认。接下来我们以该过渡态产物的构型出发,重复上述这一过程,直到反应的过渡态能够导向最终产物,同时也再一次指出水在反应中的重要作用。这为我们系统的研究反应机理提供了一个得力的手段,希望大家能从这个例子中得到借鉴,并应用到自己的工作中去。



小试牛刀

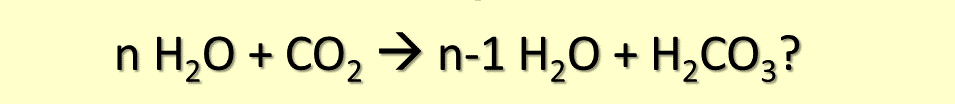

大家都知道,二氧化碳和水反应会生成碳酸,一个常见但不可或缺的反应。那么你知道在一分子碳酸形成过程中,有几个水分子参与么?[5][6][7]

QM魔法小课堂24—应用QM研究叠氮转移反应的机理   第10张


开动大脑,留言反馈,神秘大奖等着你!





参考文献

[1] Jiang, X.; Hao, X.; Jing, L.; Wu, G.; Kang, D.; Liu, X.; Zhan, P. Expert Opin Drug Dis 201914 (8), 779–789.

[2] Meng, G.; Guo, T.; Ma, T.; Zhang, J.; Shen, Y.; Sharpless, K. B.; Dong, J. Nature 2019574 (7776), 86–89.

[3] Pandiakumar, A. K.; Sarma, S. P.; Samuelson, A. G. Tetrahedron Lett 201455 (18), 2917–2920.

[4] Young, D. C. Computational Chemistry: A Practical Guide for Applying Techniques to Real-World Problems2001.

[5] Nguyen, M. T.; Raspoet, G.; Vanquickenborne, L. G.; Duijnen, P. T. V. J Phys Chem A1997101 (40), 7379–7388. (Molecular Orbital Model: water self-catalysis, n = 3)

[6] Lam, R. K.; England, A. H.; Sheardy, A. T.; Shih, O.; Smith, J. W.; Rizzuto, A. M.; Prendergast, D.; Saykally, R. J. Chem Phys Lett 2014614, 282–286. (First Principle Molecular Dynamic Model and x-Ray Absorption Spectroscopy: hydration number = 3.17)

[7] Lindskog, S. Pharmacol Therapeut 199774 (1), 1–20. (Zn++ catalysis, n = 1)
